Odnos između promjera cijevi, protoka, protoka, tlaka

Prije svega, protok = protok × unutarnji promjer cijevi × unutarnji promjer cijevi × π÷ 4; tako da brzina protoka i brzina protoka mogu u osnovi odrediti drugi parametar poznavajući jedan.

Ali ako su poznati promjer cijevi D i tlak unutar cijevi P, može li se izračunati protok?

Odgovor je: još ne možete pronaći brzinu protoka i protok tekućine u cijevi. Zamislite da se na kraju cijevi nalazi ventil, a kada je zatvoren, u cijevi je tlak P, a protok u cijevi je nula.

Dakle, protok u cijevi nije određen tlakom u cijevi, već nagibom tlaka u cijevi na putu prema dolje. Stoga svakako navedite duljinu cijevi i kolika je razlika tlaka na oba kraja cijevi kako biste pronašli brzinu protoka i brzinu protoka cijevi.

Ako je odnos između tlaka i protoka u cijevi izravno proporcionalan sa stajališta kvalitativne analize, to jest, što je veći tlak, veći je protok. Brzina protoka jednaka je brzini protoka puta presjeka. Za bilo koju dionicu cijevi tlak dolazi samo s jednog kraja, odnosno smjer tlaka je jednosmjeran, a kada je zatvoren na izlazu u smjeru tlaka (ventil je zatvoren), tekućina u cijevi je u nedozvoljenom stanju. Nakon što je izlaz otvoren, njegov protok je određen tlakom u cijevi.

Za kvantitativnu analizu moguće je ugraditi manometar, mjerač protoka ili izmjeriti kapacitet protoka pomoću eksperimenata na hidrauličkom modelu. Za protok tlačne cijevi također se može dobiti proračunom, a koraci izračuna su sljedeći:

1. Izračunajte specifični otpor S cjevovoda. Ako se radi o staroj cijevi od lijevanog željeza ili staroj čeličnoj cijevi, možete upotrijebiti Shevelevovu formulu za izračun specifičnog otpora cjevovoda s=0,001736/d^5,3 ili upotrijebiti s=10,3n2/d^5,33 za izračun ili provjeriti odgovarajuću tablicu;

2. Odredite razliku visine H=P/(ρg) između dva kraja cjevovoda. Ako postoji horizontalni pad h (što znači da je početni kraj cjevovoda h viši od kraja), tada je H=P/(ρg) h

U formuli: H: u m; P: je razlika tlaka na oba kraja cijevi (ne tlak na određenom dijelu), P je u Pa;

3. Izračunajte protok Q: Q = (H/sL)^(1/2)

4, protok V=4Q/(3,1416 * d^2)

Gdje je: Q —— brzina protoka, u m^3/s;

H —— Razlika između visine vode na početku i kraju cijevi, u m;

L —— duljina od početka do kraja cijevi, u m.

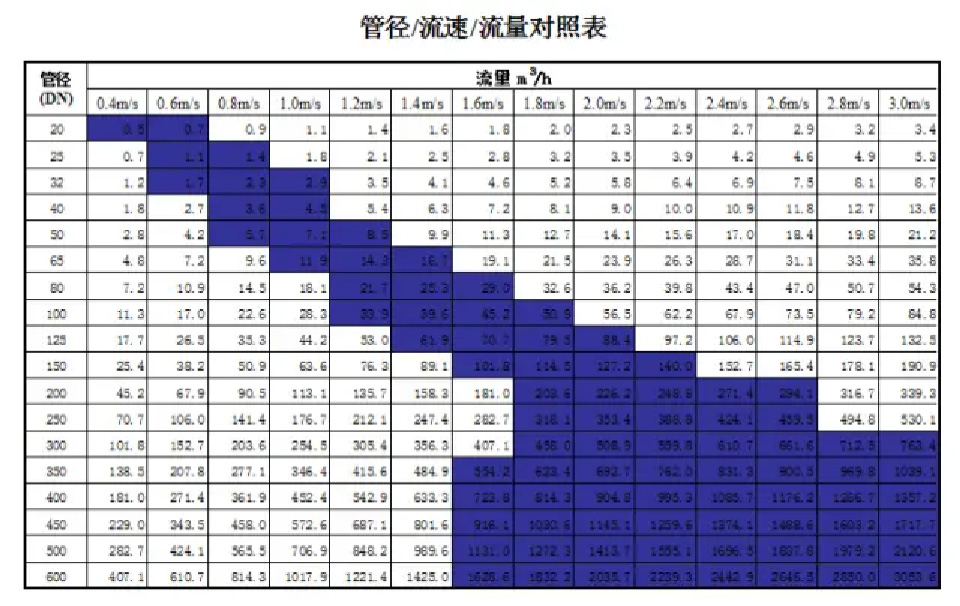

Napomena: gornji red je brzina protoka

Veliki dio podataka u sredini gornje tablice je promet

Krajnji lijevi red je nazivni promjer cijevi za vodu

Pitanje: "Koju odabrati s toliko protoka?"

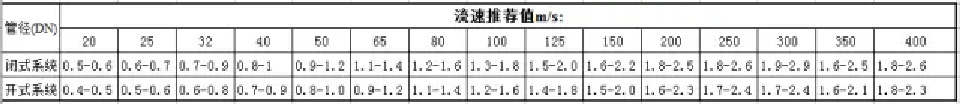

Ne žurite... Pogledajte tablicu ispod (postoji razlika između otvorenog i zatvorenog sustava)
