Koje su metode spajanja za β-PPH spojeve?

Pregled metoda spajanja za β-PPH fitinge

Svaka metoda spajanja za β-PPH fitinge služi različitoj svrsi u sustavu plastičnih cjevovoda, a pravi izbor ovisi o promjeru cijevi, radnom tlaku i koliko često spoj treba otvarati radi održavanja. Donja tablica sažima četiri metode koje obično navode proizvođači i instalateri.

Hot-Melt Socket Fusion spoj

Fuzija utičnica je najčešće korištena metoda spajanja za β-PPH fitinge u cjevovodnim proizvodima malog i srednjeg promjera. Grijaći alat istovremeno topi vanjsku površinu cijevi i unutarnju stijenku utičnice fitinga; kada površine dosegnu plastično stanje, cijev se umetne u naglavak i drži pod laganim pritiskom dok se talina ne ohladi u jedno homogeno tijelo.

Ključne brojke procesa koje koristi većina proizvođača su sljedeće.

Budući da spoj postaje kemijski spojen, a ne mehanički stegnut, ispravno izveden spoj za spajanje utičnice postiže gotovo istu čvrstoću stijenke kao i samo tijelo cijevi, zbog čega ostaje zadani izbor za solarne panele, poluvodiče i biokemijske cijevi.

Sučeono zavarivanje taljenjem za veće promjere

Jednom kada promjeri prijeđu DN110, alat za naglavke postaje nepraktičan, pa zavarivanje sučeonim taljenjem preuzima. Dva kraja cijevi ili priključka poravnaju se ravno s rotirajućom blanjom, zatim se pritisnu na zagrijanu ploču dok se obje površine ravnomjerno ne otope. Ploča se izvlači i dvije rastaljene strane se pritisnu jedna uz drugu pod kontroliranom silom kako bi se formirao kontinuirani zrnasti zavar.

Priključci za sučeoni zavar s kratkim utičnicom i produljenom utičnicom ocijenjeni na 1,0 MPa obično se odabiru za glavne distribucijske kolektore, dok varijante s produljenom utičnicom pružaju dulje fuziono sučelje za cjevovode koji su podložni vibracijama ili termičkom cikliranju, kao što su rashladne petlje za proizvodnju željeza.

Serije β-PPH fitinga prema vrsti spoja

Svaki proizvod u nastavku predstavlja različitu konfiguraciju spojeva, od izravnih utičnica do prirubničkih i koljenastih spojeva, svi proizvedeni prema standardima radnog tlaka od 1,0 MPa.

Izravna montaža naglavka unutarnjeg zuba

Socket Fusion

Izravno postavljanje vanjskih zuba

Socket Fusion

Pričvršćivanje koljena od 45 stupnjeva

Socket Fusion

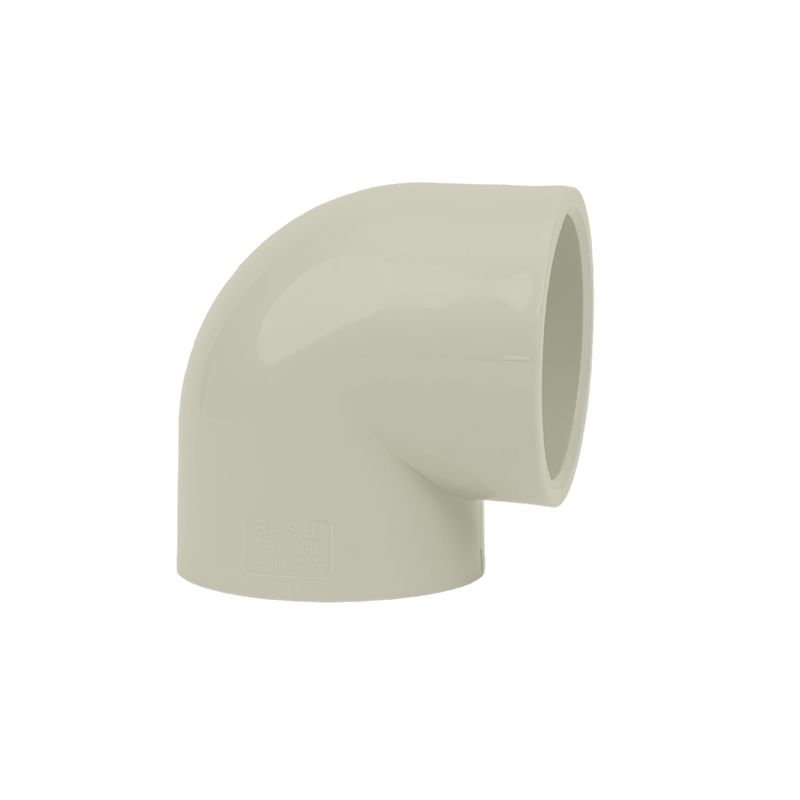

Koljeno za 90 stupnjeva

Socket Fusion

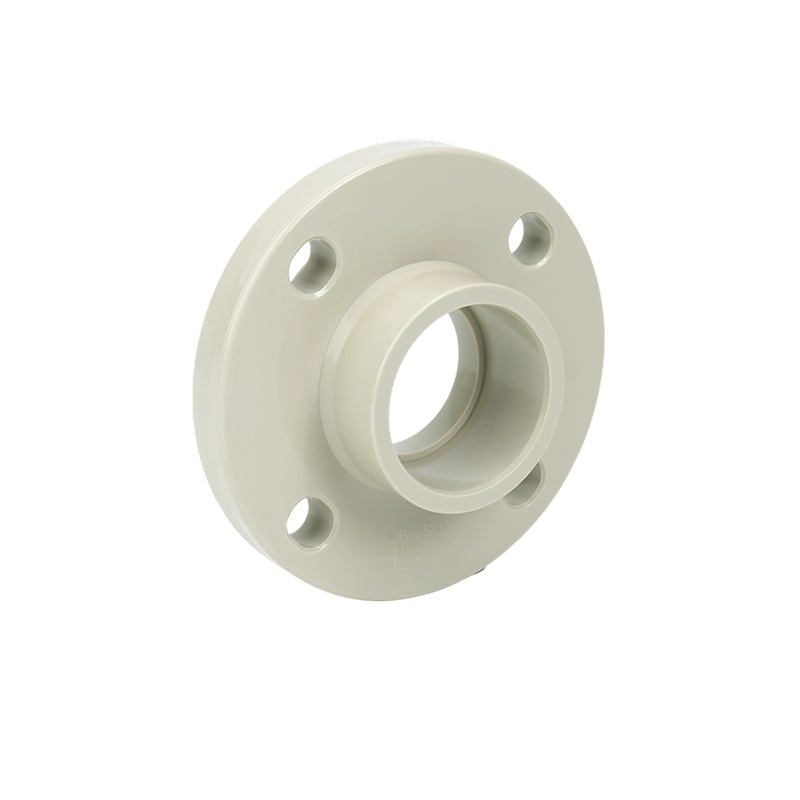

Integralna prirubnica

Prirubnički spoj

Prirubnički spoj za odvojive spojeve

Prirubnički priključci navedeni su gdje god se dio cjevovoda mora više puta otvarati, kao što je ulaz u sustav ventila, usis pumpe ili kućište filtera. Integralni fuzijski priključak s prirubnicom prvo se spaja na cijev standardnim postupkom taljenja, a labavi potporni prsten zajedno s vijcima zatim steže dvije površine prirubnice zajedno s brtvom između.

Budući da fuzijski spoj nosi opterećenje tlakom, a vijčane površine osiguravaju samo kompresiju na brtvilu, prirubnički spojevi kombiniraju snagu spoja s taljenjem s pogodnošću vijčanog spoja koji se može ukloniti. Ovo je poželjno sučelje između β-PPH cjevovoda i bilo kojeg plastičnog ventila instaliranog u liniji.

Spoj s navojem za pristup održavanju

Spojni priključci koriste trodijelni dizajn: dvije polovice tijela spojene su ili navučene na krajeve cijevi, a središnja matica spaja dvije polovice uz EPDM ili FPM brtveni prsten. Ova metoda ne zahtijeva nikakvu toplinu u trenutku spajanja ili odspajanja, tako da je preferirana kod spajanja instrumenata, mjesta uzorkovanja i klizanja opreme koja se često servisiraju.

Jednostruki ženski spojevi s navojnim krajevima također su dostupni za prijelaz β-PPH vodova u metalne ili PVC cijevi, a namjenski spojni spojevi β-PPH na PVC proširuju ovu fleksibilnost na sustave od mješovitih materijala koji se obično nalaze u akvariju, moru i farmaceutskim objektima.

Usklađivanje metode spajanja s tlakom i temperaturom

Odabir metode spajanja ne ovisi samo o promjeru. β-PPH materijal ima dugotrajni radni temperaturni raspon od -20°C do 100°C i kratkoročnu granicu od 110°C, ali kapacitet tlaka pada kako temperatura raste. Na 60°C maksimalni radni tlak pada na otprilike polovicu nazivnog tlaka, tako da se način spajanja i debljina stijenke moraju ponovno razmotriti kako temperatura raste.

Popis parametara zavarivanja za pouzdane spojeve

Bez obzira na to koja se metoda spajanja koristi, kvar spoja se gotovo uvijek povezuje s pripremom ili kontrolom procesa, a ne sa samim fitingom. Sljedeći kontrolni popis odražava redoslijed koji većina proizvođača slijedi na licu mjesta.

• Uklonite ulje, prašinu i hrđu s cijevi i spojnih površina prije početka bilo kakvog rada na fuziji.
• Izrežite krajeve cijevi pravokutno s namjenskim alatom za rezanje kako bi spojene površine bile okomite i bez rubova.
• Održavajte temperaturu grijaće ploče između 210°C i 230°C kako bi materijal omekšao bez degradacije.
• Održavajte pritisak 8 do 12 sekundi nakon spajanja kako bi talina ravnomjerno ispunila spoj.
• Ostavite najmanje 30 sekundi prirodnog hlađenja prije pomicanja ili opterećenja zgloba.
• Pokrenite test nepropusnosti, kao što je hidrostatska provjera ili provjera curenja helija, prije nego što cijev krene u rad.
• Pregledajte svaki zavareni spoj ima li mjehurića, pukotina ili nepotpunog spajanja i odmah ponovno zavarite ako se pronađe bilo kakav nedostatak.

Zašto je kvaliteta spajanja važna za proizvode cjevovoda i sustave ventila

β-PPH cjevovod pouzdan je onoliko koliko je pouzdan njegov najslabiji spoj. Budući da su β-PPH fitinzi često upareni s komponentama plastičnog ventila u solarnim panelima, poluvodičima, kemijskim vodovima i linijama za zaštitu okoliša, nepravilno spojeni spoj ili spoj s nedovoljno zategnutim momentom može ugroziti cijelu mrežu cjevovoda, a ne samo jednu vezu. Odabir ispravne metode za svaku lokaciju, praćenje dokumentiranih parametara zavarivanja i provjera svakog spoja testom tlaka tri su prakse koje dosljedno odvajaju dugotrajne instalacije od ponovljenih poziva za održavanje.
