Zbog čega su pomoćni materijali kritični za sustave cjevovoda?

U industrijskim cjevovodnim sustavima, Serija pomoćnog materijala nisu opcijski dodaci već ključne komponente koje osiguravaju cjelovitost brtvljenja sustava, stabilnost i dugoročnu pouzdanost. Od prirubničkih brtvila i fleksibilnih spojnica do obujmica za cijevi, mlaznica i mehaničkih spojnica, ovi pomoćni materijali izravno utječu na nosivost tlaka cjevovoda, kompatibilnost medija i cikluse održavanja. Prema podacima inženjerske prakse, približno 80% incidenata curenja cjevovoda potječe od nepravilnog odabira pomoćnog materijala ili neispravne instalacije , umjesto nedostataka u samom glavnom materijalu cijevi. Stoga je znanstveno konfiguriranje serije pomoćnih materijala primarni korak u osiguravanju sigurnog rada industrijskih cjevovodnih sustava u kemijskoj obradi, obradi vode, farmaceutskoj proizvodnji i srodnim primjenama.

Serija brtvi prirubnice: Prva linija obrane za sustave brtvljenja

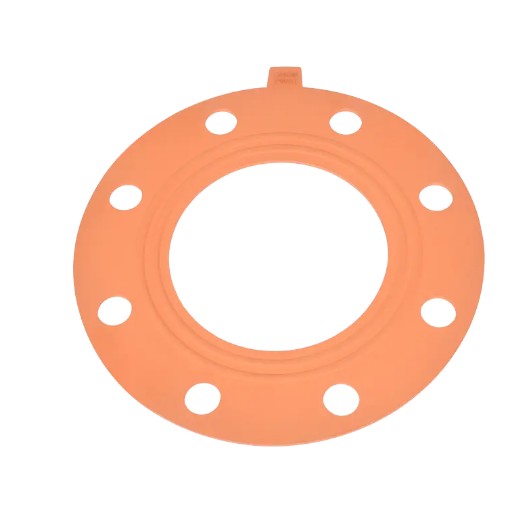

Brtve prirubnice kritični su brtveni elementi na spojevima cjevovoda koji sprječavaju curenje medija. Ovisno o sastavu materijala i radnim uvjetima, uobičajeni tipovi brtvi prirubnice uključuju EPDM (etilen propilen dien monomer), FPM (fluorougljikova guma) i EPDM PTFE kompozitne brtve, od kojih je svaka prikladna za različite temperaturne raspone i kemijska okruženja.

Usporedba performansi glavnih materijala za brtve

Sustav specifikacija i osnove odabira

Sustav specifikacije brtve prirubnice slijedi standarde nominalnog promjera (DN), uključujući zajedničke specifikacije DN15 (D20), DN20 (D25), DN25 (D32), DN32 (D40) , pokrivajući višestruke primjene od niskog do visokog tlaka. Odabir bi se trebao usredotočiti na sljedeće tri dimenzije:

• Kompatibilnost medija: Kada se prenose jake kiseline ili lužine, poželjne su PTFE kompozitne brtve; za standardne sustave vode, EPDM brtve se mogu koristiti za smanjenje troškova.
• Usklađivanje temperature i tlaka: Kada radna temperatura prijeđe 150°C ili tlak premaši PN16, moraju se odabrati FPM ili spiralno namotane metalne brtve kako bi se spriječilo starenje i kvar gume.
• Konfiguracija površine prirubnice: Prirubnice s podignutom površinom (RF) odgovaraju ravnim brtvama, dok muško-ženske (MFM) prirubnice zahtijevaju lociranje prstenastih brtvila kako bi se spriječilo neusklađenost instalacije.

Serija fleksibilnih konektora: ključne komponente za apsorbiranje vibracija i toplinskog pomaka

Između opreme crpke i sustava cjevovoda, fleksibilni spojnici služe kritičnoj funkciji apsorbiranja mehaničkih vibracija i kompenzacije toplinskog širenja i skupljanja. PPH (polipropilenski homopolimer) prirubnički fleksibilni konektori, sa svojom izvrsnom kemijskom otpornošću, postali su standardne konfiguracije za kemijske cjevovodne sustave.

Razlike u primjeni između koncentričnih i ekscentričnih fleksibilnih konektora

Koncentrične prirubničke fleksibilne spojnice prikladne su za pravolinijske spojeve identičnih promjera cijevi, učinkovito upijajući aksijalni pomak od 10-15 mm . S druge strane, fleksibilni prirubnički priključci s ekscentričnim reduktorom koriste se za prijelaze između različitih promjera cijevi, s uobičajenim specifikacijama kao što su D40×32, D50×32, D50×40, D63×32, D63×40 , održavajući fleksibilnu funkciju međuspremnika uz postizanje prijelaza promjera.

Tehničke prednosti PPH fleksibilnih konektora

• Otpornost na kemijsku koroziju: PPH materijal može izdržati većinu kemijskih medija unutar pH raspona od 1-14, pogodan za dekapiranje, galvanizaciju, obradu otpadnih voda i druga visoko korozivna okruženja.
• Temperaturne performanse: Kontinuirana radna temperatura do 100°C, s kratkotrajnom tolerancijom do 110°C, ispunjava opće industrijske zahtjeve za transport vrućeg fluida.
• Mehanička čvrstoća: Vlačna čvrstoća od 25 MPa i granica razvlačenja od 22 MPa, osiguravajući da nema pucanja ili deformacije tijekom hidrostatskog ispitivanja na 1,5 puta većem od nazivnog tlaka.
• Radni vijek: Pod standardnim radnim uvjetima, fleksibilni konektori PPH dizajnirani su za životni vijek duži od 50 godina, značajno smanjujući učestalost održavanja sustava.

Cijevne obujmice i serija mehaničkih spojnica: temeljna podrška za pričvršćivanje cjevovoda i održavanje opreme

Cijevne obujmice su nezamjenjivi elementi za pričvršćivanje u instalaciji cjevovoda, služe za ograničavanje pomaka cjevovoda, ravnomjernu raspodjelu sila potpore i sprječavanje njihanja cjevovoda uzrokovanog udarom tekućine. PPH obujmice za cijevi dijele istu kemijsku otpornost kao i samo tijelo cijevi, čime se izbjegavaju problemi s elektrokemijskom korozijom koji se obično vide kod metalnih obujmica.

Specifikacije obujmice za cijevi i nosivost

Serija obujmica za cijevi pokriva cijeli raspon promjera od DN15 (D20) do DN50 (D63) , sa strukturama za pričvršćivanje ili zatezanjem vijaka. Uzimajući za primjer obujmicu cijevi DN32, njezina standardna nosivost nije manja od 500N , sposoban izdržati dinamičke udarne sile koje nastaju kada unutarnja brzina protoka tekućine dosegne 4,5 m/s. U scenarijima paralelne instalacije višeslojnih cjevovoda, preporučuje se strategija slojevitog rasporeda, s međuslojnim razmakom koji se održava na ≥150 mm kako bi se olakšale operacije održavanja.

Funkcionalna vrijednost mehaničkih priključaka

Ručke za povlačenje i šarke se prvenstveno koriste za mehanizme otvaranja na kućištima opreme i poklopcima inspekcijskih otvora. Šarke za teške uvjete rada, izrađene od PP-a ojačanog staklenim vlaknima, nude nosivost pojedinačne jedinice od 80-120 kg , prikladan za često otvarane/zatvorene primjene kao što su velika oprema za filtriranje i šahtovi reaktora. Male šarke prikladne su za scenarije malog opterećenja poput kutija s instrumentima i upravljačkih ormarića, sa standardnim razmakom rupa za montažu od 25mm×40mm , kompatibilan sa standardnim dimenzijama izreza lima.

Serija spiralnih mlaznica: ključni elementi za učinkovit prijenos i distribuciju mase

Spiralne mlaznice pretvaraju tekućinu u raspršivače sa šupljim ili čvrstim konusom kroz jedinstvenu spiralnu strukturu vodiča protoka, široko korištenu u pročišćavanju plina, hlađenju, protupožarnim sustavima prskalica i tornjevima za kemijsku reakciju. Njihova najistaknutija karakteristika je izuzetna sposobnost protiv začepljenja , s promjerom prolaza protoka do 3 puta većim od promjera izlaza mlaznice, što ih čini prikladnima za sustave cirkulacijske vode koji sadrže suspendirane čestice.

Sustav tehničkih parametara za spiralne mlaznice

Usklađivanje materijala mlaznice i radnih uvjeta

Tijela spiralnih mlaznica obično su izrađena od PPH ili polipropilena ojačanog staklenim vlaknima, s umetcima od keramike ili nehrđajućeg čelika 316L za jezgru mlaznice. U sustavima za odsumporavanje dimnih plinova (FGD), gdje sadržaj čvrste kaše doseže 15%-20% , moraju se odabrati spiralne mlaznice punog protoka nesmanjenog promjera, osiguravajući minimalni promjer prolaza ≥15 mm. U poluvodičkim sustavima ultračiste vode potrebne su PTFE mlaznice kako bi se osiguralo da sadržaj ekstrahiranih iona ostane ispod 0,1 ppb .

Serija okova u boji: Praktična rješenja za upravljanje identifikacijom i vizualizaciju sustava

Cijevni priključci u boji koriste različite boje za razlikovanje vrsta medija ili tokova procesa, služeći kao učinkovito sredstvo za poboljšanje učinkovitosti upravljanja sustavom cjevovoda. U velikim industrijskim postrojenjima standardizirano kodiranje bojama može skratiti vrijeme odgovora na održavanje za 30%-40% i značajno smanjiti rizik od pogrešnog rada.

Preporučeni industrijski standardi kodiranja boja

• zelena: Procesna rashladna voda, sustavi cirkulacijske vode
• plavo: Komprimirani zrak, instrumentalni zračni sustavi
• Žuto: Cjevovodi za isporuku kemikalija, kiselih i alkalnih medija
• crveno: Voda za zaštitu od požara, visokotemperaturni parni sustavi
• Siva/crna: Odvodnja, sustavi za obradu ispušnih plinova
• Bijelo/prozirno: Ultračista voda, medij za hranu

Osnovni materijal okova u boji ostaje standardni PPH, s bojama ugrađenim u površinski sloj putem procesa koekstruzije ili injekcijskog prešanja, obično u debljini od 0,5-1,0 mm , bez utjecaja na čvrstoću tijela armature ili kemijsku otpornost. Treba napomenuti da u područjima s jakom vanjskom izloženošću UV zračenju treba odabrati UV-stabiliziranu masterbatch boju kako bi se spriječilo blijeđenje boje koje bi moglo ugroziti učinkovitost identifikacije.

Integracija sustava i strategija odabira

Izbor od Serija pomoćnog materijala ne treba provoditi izolirano već projektirati u koordinaciji s glavnim cjevovodnim sustavom. Sljedeće su dokazane strategije odabira iz inženjerske prakse:

Metoda analize troškova ukupnog životnog ciklusa

Kada se uspoređuju rješenja pomoćnog materijala, pozornost se ne smije ograničiti samo na početne troškove nabave; treba izračunati ukupne troškove životnog ciklusa (LCC). Uzimajući DN50 kemijske cjevovode kao primjer, iako je početni trošak EPDM PTFE kompozitnih brtvi otprilike 40% više od standardnih EPDM brtvila, u visoko korozivnim uvjetima rada, njihov ciklus zamjene se proteže od 6 mjeseci do više od 3 godine, smanjujući sveobuhvatne troškove održavanja za više od 60% .

Provjera matrice kompatibilnosti

Uspostavljanje matrice kompatibilnosti medija i materijala ključni je korak u izbjegavanju pogrešaka pri odabiru. Na primjer, pri transportu izbjeljivača koji sadrži klor (koncentracija natrijevog hipoklorita >10%), EPDM brtve brzo stare i pucaju, zahtijevajući umjesto njih PTFE ili FPM materijale. U sustavima tople vode iznad 80°C, FPM-ov stupanj kompresije (<15%) značajno je bolji od EPDM-a (>25%), osiguravajući dugotrajnu pouzdanost brtvljenja.

Standardizacija i optimizacija zaliha

Preporuča se standardizirati specifikacije pomoćnog materijala na četiri osnovna promjera— DN15, DN25, DN50, DN100 — pokriva više od 80% scenarija primjene. Smanjenjem raznolikosti specifikacija, troškovi zaliha rezervnih dijelova mogu se smanjiti za 35%-50% , dok se skraćuje vrijeme mobilizacije materijala tijekom hitnih popravaka. Za nestandardne zahtjeve pod posebnim uvjetima rada, preporučljivo je rezervirati a 10%-15% omjer prilagodbe kako bi se osigurala fleksibilnost u dizajnu sustava.
